一、应用范围
思明特科技软管流量高低压测试机适用于卫浴软管、出口软管、编织管的高低压测试和流量测试，设备采用增压泵实现高压压力，通过不锈钢多级泵实现低压压力和流量输出，通过触摸屏或计算机软件控制，设置方便，操作简单。计算机配置产品同时可以输出测试报告，显示压力、流量曲线等功能。
二、设备构成
1.控制系统：触摸屏控制、计算机软件控制可选。
2.高压测试部分：提供高压压力输出：0-200bar（压力范围可选）。
3.低压测试部分：通过不锈钢多级泵提供低压压力和流量输出，压力：0-8bar，流量：2-35L/min。
4.温度控制部分：冷水箱提供室温水输出，热水箱提供常温-90℃热水输出。
5.工装部分：放置被测件。

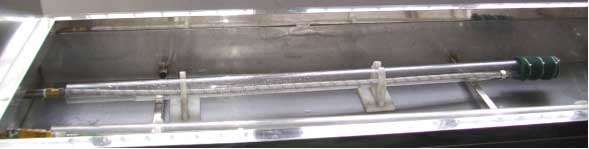

工装部分图片：
软管流量测试时，必须保证软管处于平直状态。设备在进行流量测试时，将软管置于透明防爆有机玻璃管中，既可以保证软管始终处于平直装置，又可以起到一定的防护作用，便于观察测试过程中试验件的情况。
1、采用不锈钢多级泵，输出流量大，输出压力和流量可调。
2、热水箱通过加热棒加热，在温控系统控制下可以设定需要的温度。
3、高压测试采用常温冷水，压力调节范围：5-200bar。
4、热水箱和冷水箱内安装有浮动球阀，可自动控制进水。
5、可以显示试验过程的压力和流量数据曲线，电脑配置的产品可打印测试报告。
1、外形尺寸：1600×800×1700mm。
2、不锈钢水箱：尺寸450×450×400mm，分为热水箱和冷水箱。水箱内安装有水位开关、进水浮球阀、排水阀、输水管，水箱可拉出清洗。
3、供水泵：不锈钢多级泵，最大静压力1.2Mpa，流量35L/min(需要更高压力可定制)。
4、流量计：电子数字显示，显示单位为L/min，测量范围3-40L/H 。
5、热水供应范围：常温-90℃，冷水供应范围：10-25℃。
五、型号选择
型号： |
试验压力 |
控制方式 |
试验介质 |
| SMT_LYXT_3 |
3Mpa |
手动/自动 |
水 |
| SMT_LYXT_6 |
6Mpa |
手动/自动 |
水 |
| SMT_LYXT_12 |
12Mpa |
手动/自动 |
水 |
| SMT_LYXT_15 |
15Mpa |
手动/自动 |
水 |
| SMT_LYXT_20 |
20Mpa |
手动/自动 |
水 |
|
