5.3.4 挠曲疲劳试验
5.3.4.1 试验设备

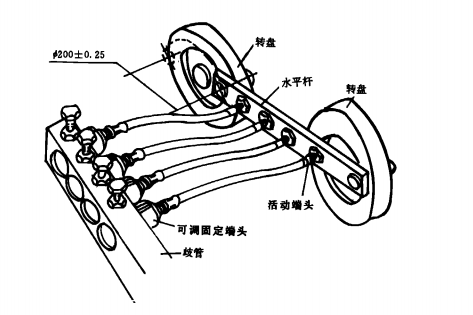

试验设备见图 。该设备经过了动平衡，它包括 ：
a)活动端头 ，软管此端的接头由一水平杆封闭其开 口。水平杆支承在两只垂直安装的转盘上，水平
杆的安装端与转盘中心相距 l00mm，转盘的边缘是在同一垂直平面内，
b)可调固定端头，此端头上装有软管接头的开 口，平行于活动端头并与转盘的中心在同一水平面
内；GB 16897一 1997
c)一只时间显示器，
d）一个联 通开 口管接 头 的水 压源 。
5.3.4.2 试验准备
a)拆掉外部的附件 ．即护套、防机械损伤环、安装支架、日期环带和弹赞护套 ；
b)测量软管总成的 自由长度 ；
。）将软管总成安装在挠曲疲劳机上，其松弛童应符合该规格的被试软管在表 3中规定的数值 ，并
测量平行于转动盘轴线的投影长度 。
5.3-4.3 试验程序
a)供给 1 620kPa的水压，并从系统中排出所有气体；
b)驱动活动端 ，使其 以 800r/min的速率旋转；
c）检查并记录软管是否损坏。
